半橋稱重傳感器串接

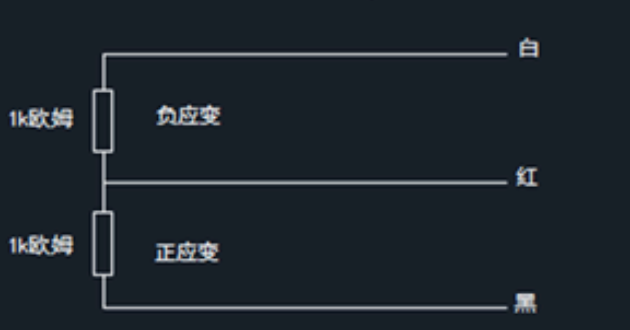

本人做過幾次半橋稱重傳感器，接法讓新手頭痛。特此記錄下來，方便以后翻閱。下圖是單個半橋稱重傳感器的電路示意圖：

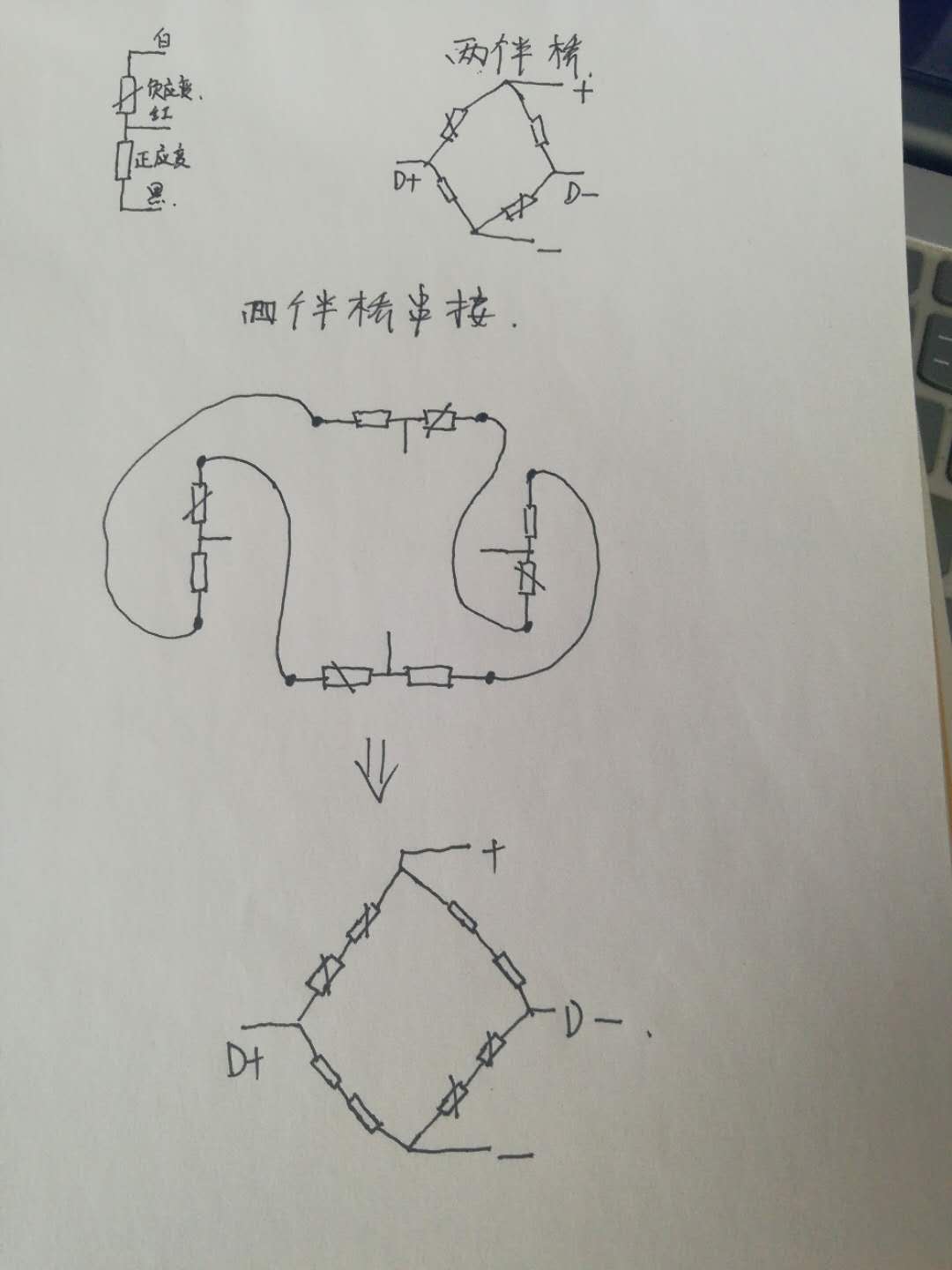

現(xiàn)在需要將四個半橋稱重傳感器串接在一起，我們要注意接法。其原理是將負應變電阻兩個接在一起，正應變電阻兩個接在一起，剛好有4組電阻：兩組正應變、兩組負應變，可以組成一個全橋。如下圖是我手繪的全橋稱重傳感器接法：
注：負應變電阻，當收到壓力或拉力時，電阻變小。
