電路設計硬件模塊化

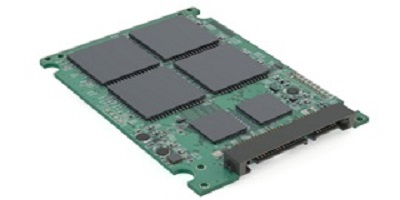

現如今在電路設計模塊化成為主流，模塊化硬件是一個概念，其中電路被分成模塊而不是一個完整的設置。在電子設計中，這意味著將整個電路分成幾個電路。然后，電路設計通過電纜或連接器相互連接。
如果您看一下計算機的組裝方式，那么這個概念并不是什么新鮮事物。帶有用于圖形卡，聲卡和其他外圍設備的插槽的單個主板就是模塊化硬件的全部目的。
的確，只為整個電路創建一個電路設計時，麻煩就少了。但是，有時采用模塊化方法是更好的選擇。
空間限制
可以擠壓到電路上的組件數量有限制。如果要針對空間有限的產品進行設計，則單電路設計可能不適合外殼。將設計分為幾個模塊，以確保它們都適合機械限制。
考慮到過去十年來產品的萎縮情況以及IoT的出現，模塊化硬件是一個概念，作為設計師，您不能沒有這個概念。
易于升級
在電子設計中，有些組件的發展速度比其他組件快。例如，I / O模塊是非常標準的，但微控制器和網絡IC每2-3年進行一次升級。
在產品的生命周期中，某些組件可能會過時。通過將快速變化的組件保留在同一模塊上，僅在需要升級時才需要對電路的一小部分進行返工。
可重用性
很有可能設計的某些部分可以在其他產品中復制。例如，同一微控制器模塊可用于濕度記錄器和警報控制器。
通過使設計保持模塊化，您可以輕松地將同一模塊用于不同的產品。這樣可以節省重新設計的成本，并且當您生產更多相同的模塊時，您的單位成本就會降低。
測試和故障排除
當電路設計上有數百個組件時，很難進行測試和故障排除。當您測試原型時，尤其如此，因為關于設計是否完全功能尚有許多未知數。
構建模塊化的硬件可以將測試限制在電路的特定部分，而無需借助斷線。故障排除和維護也更容易，因為可以輕松檢測和更換故障模塊。
設計模塊化硬件的關鍵策略
有一些策略可以使您在模塊化硬件設計方面保持正確的方向：
分割零件
您需要確定需要創建多少個模塊以及如何對組件進行分組。通常，嵌入式系統可以分為微控制器，通信，I / O，電源和模擬量。
互連
最后，需要將這些模塊組合在一起以發揮整體功能。您需要考慮將它們與連接器堆疊還是與電纜鏈接。要求穩定性并具有高速信號的模塊通常通過板對板連接器連接。
可擴展性
在處理模塊時，應考慮將來可能的應用程序和可伸縮性設計。例如，您可能只在微控制器上使用了80％的I / O引腳，但是您可以將備用引腳路由到接口連接器，以備將來使用。
機械精度
如果您發現模塊無法裝配在一起，因為您將互連連接器未對齊幾毫米，那將是一場噩夢。在某些情況下，模塊在Z軸上超出機箱的尺寸。
在使用模塊化硬件時，如果要使用可堆疊連接器，請務必確保坐標正確。
