電路設計流程是什么？

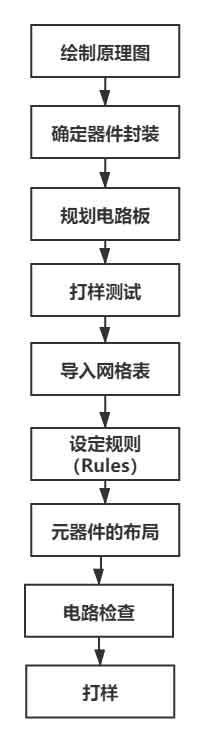

電路設計即PCB設計，電路設計有其固有的步驟，我們會按照嚴格的電路設計步驟進行設計，其主要步驟如下：
一、繪制電路原理圖
在設計電路之初，線確定整個電路的功能及電氣連接圖，繪制一張滿意的原理圖，為后面的步驟提供保證，工作如下：
1、了解電路的功能；
2、了解電路的輸入輸出信號及電源；
3、用繪圖軟件(Altium Designer)封裝器件的原理圖；
4、繪制原理圖，將所有的器件連接起來，生成網格表；
二、確定元件封裝
根據所需元器件的大小規格，嚴格進行封裝，將原理圖上的器件與PCB上的器件一一對應起來，同時確保所有的原理圖器件都有封裝；
三、規劃電路板
這一步是對電路板的各種物理參數進行設置，如電路板的形狀及大小、電路板的安裝方式、焊盤的大小，測試孔如何預留等
四、導入網格表
網格表中包含了原理圖中的各個元器件的封裝形式，以及原件的鏈接方式，因此導入網絡表之后就得到了PCB的后續設計基礎
五、設定規則（Rules）
根據實際需求來設置網絡的線寬、走線間距、過孔大小、焊盤大小、器件間距等等規則，方便后期的電路檢查
六、元器件的布局
我們會從機械結構、散熱、電磁干擾、布線方便等各種方面綜合考慮來進行元器件布局，先布置占用空間大的器件，然后布置外圍小器件
七、電路檢查
檢查電路是否符合電氣規則，將不滿足規則的地方改正，導出生產文件和bom，然后進行打樣
八、打樣測試
pcb設計打樣回來的板子就可以貼片測試了
