傳感器方案
電子稱重解決方案
傳感器介紹
當今市場上多為應變電阻式，即將重力物理量轉變?yōu)槟M信號。因安裝場合不同分為以下七種：
1、剪切梁結構式稱重傳感器
2、懸臂梁結構式稱重傳感器
3、螺紋平行梁結構式稱重傳感器
4、S型拉壓力式稱重傳感器
5、圓柱拉壓測力稱重傳感器
6、高精度輪輻式拉壓力稱重傳感器
7、平行梁?jiǎn)吸c(diǎn)式稱重傳感器、
應變電阻式稱重傳感器信號輸出如下所示：
（應變電阻信號輸出）
稱重解決方案原理介紹
其中紅線是電源正，黑線是電源負，綠線和白線是信號輸出。這里輸出的信號是差分信號，電子稱重解決方案核心原理是將差分信號轉化為數字信號或0-20mA模擬信號，原理如下圖：

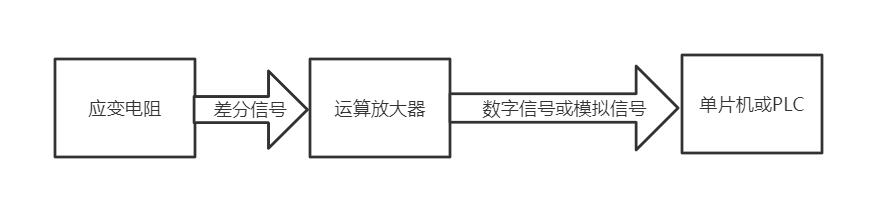

（電子稱重原理）
低端的稱重傳感器芯片國內的有HX711、CS1231，國外的AD7781，其精度能做到0.01g。
高端的差分信號芯片國內的有CS1238，國外的有AD7780、AD7190、AD7791，ADS1262。其精度能做到0.001g。
我司稱重解決方案特點
1、測量穩定
2、精度高等特點
3、開發周期快。
